Мастер класс по созданию декоративного элемента (нотной грамоты) изготовленного с помощью лазерной резки оргстекла и полистирола
Декоративный элемент может применяться как элемент рекламной конструкции, оформление выставки, частью интерьера и любого другого творческого воплощения в классическом стиле.
Для реализации декоративного элемента нам потребуются изображение:
Изделие будет состоять из двух частей: нотная грамота (лазерная резка тонированного оргстекла) и белое основание (лазерная резка полистирола) и иметь размер по длинной части около 450мм. Для создания элемента «нотная грамота» мы специально выбрали тонированное оргстекло (либо обычное прозрачное оргстекло, заклеенное с одной стороны оракалом). Этот выбор связан в первую очередь с идеальным качеством реза этого материала. Лазерная резка оргстекла позволяет получить идеально ровный, заполированный край, что очень необходимо для нашего утонченного изделия. К сожалению, лазерная резка полистирола не может похвастаться этим качеством, но в других случаях иногда стоит применять только его. Как мы уже говорили в первом уроке, полистирол очень прочный, пластичный материал который используется для лазерной резки, вакуумной формовке и других технологических процессах. С выбором материала мы разобрались.
Теперь приступаем к подготовке векторного чертежа, без которого лазерная резка невозможна. Эту работу можно выполнить в таких программах как: АutоСad – программа для автоматизированного черчения и проектирования. В 90 % все чертежи на лазерную резку выполняются в этой программе. В ней очень удобно работать, и нет нечего лишнего. Любая лазерная резка с файлами, разработанными в этой программе, проходит без всяких проблем и сюрпризов. Cоrel DRAW – графический векторный редактор. Эта программа тоже используется для создания векторных рисунков. К сожалению, лазерная резка «короловских» файлов иногда происходит очень проблематично. Управляющие программы многих лазеров очень плохо переваривают их, и иногда даже приходиться перечерчивать все заново в уже упомянутой программе АutоСad. Подготовка файла для лазерной резки, в нашем случае, подразумевает «обрисовку» изображения по контуру, задавая тем самым траекторию, по которой и будет двигаться лазерный луч. Стоит обратить особое внимание на тонкую детализацию некоторых элементов изображения, и напомнить, что любая лазерная резка листового материала влечет за собой потерю, за счет «съедания» лазерного луча, который имеет свой диаметр. Лазерная резка оргстекла происходит с потерей за счет толщины реза в 0.2-0.4 мм. Возможно, это покажется маленьким нюансом но, если внимательно посмотреть на наше изображение, то хорошо видно, что некоторые элементы могут иметь толщину до 1 мм. Обязательно стоит учесть эту особенность при подготовке векторного чертежа, дабы не потерять некоторые элементы. Векторный чертеж готов и выглядит следующим образом:
Нам осталось нарисовать основание, которое будет иметь такую же геометрию и выглядеть следующим образом:
Файлы готовы, и теперь можно приступать к лазерной резке.
Перед началом резки, коротко поговорим о режимах лазерной резки оргстекла и полистирола. Лазерная резка оргстекла – технологический процесс фигурного раскроя оргстекла методом лазерной резки на специализированных лазерно-раскройных центрах с ЧПУ (числовым программным управлением). Лазерная резка оргстекла должна осуществляться лазерным лучом средней мощности (до 200 вт), не более. Давление выдуваемого воздуха на выходе из сопла, характеризует прозрачность реза. Лазерная резка оргстекла с минимальным давлением позволяет получить очень качественный полированный рез. В случае повышения давления воздуха прозрачность пропадает, и край приобретает матовый и «копеечный» рез. Иногда такой эффект даже необходим для создания деталей с последующей склейкой, так как матовый край лучше клеится. Лазерная резка полистирола – технологический процесс фигурного раскроя листового полистирола методом лазерной резки на промышленных лазерно-раскройных центрах, оборудованных ЧПУ (числовое программное управление). Лазерная резка полистирола не позволяет получить полированный гладкий рез по сравнению с лазерной резкой оргстекла. На нижней кромке реза образуется наплыв, который при необходимости убирается вручную. Лазерная резка полистирола может осуществляться лазерным лучом средней и высокой мощности (до 500вт). Производим необходимые настройки и начинаем лазерную резку черного оргстекла. Перед резкой можно наклеить с обратной стороны заготовки тонкий двухсторонний скотч для монтажа на основание из полистирола. Лазер порежет и материал и его. Конечно, можно этого не делать и попытаться приклеить скотч уже на вырезанное изделие, но только не в нашем варианте. Наш декоративный элемент имеет очень сложную геометрию, и мест под двухсторонний скотч особо на нем нет. Другое дело, если бы мы осуществляли лазерную резку крупных деталей с прямыми сторонами, то здесь проблем бы не было.

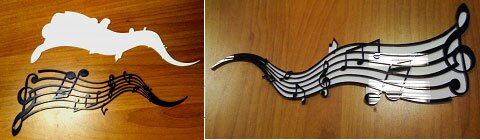

Детали вырезаны и можно приступать к склейке.
