Мастер класс по созданию ажурной рамки методом лазерной резки оргстекла

В данном уроке очень подробно будет описан процесс создания акриловой рамки, от разработки самого чертежа до воплощения в жизнь благодаря методу лазерной резки оргстекла.

Будущая рамка будет иметь нестандартное соотношение сторон и может использоваться как для панорамных фотографий, так и для логотипа компании.

Лазерная резка оргстекла является не единственным способом осуществления этой творческой идеи, но мы поговорим только о ней.

Для создания нашей картины с помощью лазерной резки, нам потребуется подготовить векторный файл, который будет создаваться на основе самого обычного изображения в программе для автоматизированного проектирования и черчения. Для этих целей нам вполне подойдет АutоСad 2009. Практически ни одна лазерная резка, ни обходится без подготовки векторных файлов в этой программе. Перед началом работы, мы должны хорошо представлять конечный результат нашего изделия из оргстекла и продумать процесс сборки. Вся работа будет основываться на работе с изображением расположенным ниже, которое мы без проблем нашли в интернете.

рамка

Для выполнения лазерной резки оргстекла, наша задача превратить этот рисунок в вектор и скомбинировать его с другими деталями (о них речь пойдет позже).

Начинаем работу, открываем АutоСad и загружаем этот рисунок. Вся работа в этой программе будет заключаться в том, что бы обрисовать каждый нужный нам контур. Собственно по этому контуру и будет осуществляться лазерная резка оргстекла. Важно не забывать, что лазерный луч имеет диаметр (пусть и не большой, 0.1-0.5 мм). Толщина лазерного реза оргстекла составит примерно 0.2 – 0.4мм. Это связанно в первую очередь с качеством самого лазерного луча, с фокусировочной линзой на выходе, и, конечно же, расстояние самой каретки лазера до листа. Для расчета лазерной резки мы должны учесть этот фактор, тем более что, в нашем рисунке есть очень тонкие фрагменты.

При неправильном чертеже во время лазерной резки оргстекла, можно лишиться «жизненно важных» деталей и перемычек, что само по себе не допустимо. Для обрисовки нашего орнамента в АutоСad 2009 нам потребуется использование следующих инструментов: отрезок (создание прямолинейных отрезков) и построение дуги по трем точкам. Для подготовки чертежа для лазерной резки ни в коем случае нельзя использовать такие инструменты как сплайн и эллипс. При конвертации файла через управляющую программу лазера, сплайн либо эллипс разбивается на тысячи маленьких отрезков. В результате, лазерная резка (особенно оргстекла) осуществляется с очень низким качеством и маленькой скоростью, что негативно сказывается на себестоимости самой лазерной резки. Результат обрисовки рисунка для лазерной резки выглядит след образом:

обрисовка рисунка для лазерной резки

Эту рамку мы планируем изготовить из черного оргстекла толщиной 4-6мм (либо обычное оргстекло обклеенное черным оракалом изнутри). На качество лазерной резки оргстекла оракал не повлияет.

С материалом для рамки разобрались, осталось подумать как и из чего сделать само основание (на что и будет крепиться вырезанная на лазере рамка ). Для хорошей контрастности, лучше всего будет использовать белый глянцевый полистирол толщиной 4-6мм. Лазерную резку полистирола будем осуществлять с меньшей скоростью, чем резку оргстекла примерно на 30%. Основание для рамки должно иметь тоже очертание, что и сам орнамент. Выглядит это следующим образом:

основание для рамки

Осталось начертить единственную деталь. Так как это изделие планируется использоваться как рамка, нам нужно придумать каким образом мы будем вставлять, и фиксировать фотографию, или логотип компании. Эта деталь будет представлять собой прямоугольное окно из самого тонкого оргстекла (1-1.5мм) и конечно же изготовим ее с помощью лазерной резки оргстекла.

Полный комплект будет иметь следующий вид:

комплект для резки

Файлы для лазерной резки оргстекла (полистирола) готовы и мы можем приступать к лазерной резки пластика. Начинать будем с основания из полистирола. Как я уже упомянул, лазерная резка полистирола должна осуществляться с пониженной скорость. Это связанно в первую очередь с составом самого материала. Полистирол является очень пластичным и плотным материалом. Еще один недостаток во время лазерной резки полистирола – это удовлетворительное качество реза. На нижней кромке остается облой, который приходится убирать вручную после лазерной резки. Выбираем подходящий «кусок» материала с минимальным запасом по краям 10мм и более . Устанавливаем начальные координаты для лазерной резки полистирола. Очень важно правильно настроить по высоте каретку, по отношению к листу материала. При неправильной настройке высоты, лазерная резка полистирола будет происходить с большей толщиной реза луча. Это связанно с плохой фокусировкой выходной линзы лазерного комплекса. Для лазерной резки полистирола так же требуется большое давление выдуваемого воздуха из сопла (место выхода луча на рабочий стол). Лазерная резка полистирола должна происходить с очень хорошей вытяжкой. В противном случае, постепенное отравление стиролами может привести к раковым заболеваниям!!! Деталь вырезана, откладываем пока ее в сторону.

Следующим этапом у нас по плану лазерная резка черного оргстекла. Лазерная резка оргстекла происходит с другими настройками лазерного комплекса. В случае лазерной резки полистирола, мы «накручивали» воздух из сопла на максимум. Теперь мы понижаем давление воздуха на самый минимум, что бы выдуваемый воздух едва ощущался рукой. При таком условии лазерная резка оргстекла происходит с полированными краями, что очень хорошо заметно на больших толщинах. Лазерная резка оргстекла является очень опасным видом лазерной резки в плане пожарной безопасности и требует постоянного контроля. Я это говорю это как человек, принимавший 3 раза участие в ликвидации средних возгораний в процессе лазерной резки оргстекла за последние 2 года. И это учитывая, что факт очага пожара был зафиксирован мгновенно. Страшно представить, что могло бы быть, если в те моменты на лазерном участке никого не было бы. По этому, рядом с лазерным комплексом должен находиться пожарный пост и само собой адекватный и ответственный лазерщик. При лазерной резки оргстекла (особенно с пониженным давлением выдуваемого воздуха из выходного сопла), очень часто возникают временные возгорания. Они пропадают с кратковременным увеличением выдуваемого воздуха сопла. Перед началом лазерной резки кружевной рамки мы должны приклеить к обратной части заготовки несколько полосок широкого двухстороннего скотча. Лазерная резка черного оргстекла будет осуществляться вместе со скотчем, и мы без проблем сможем наклеить деталь на основание из полистирола.

Деталь вырезана и теперь можно приступать к лазерной резки оргстекла (прямоугольного окна). Прямоугольное окно, как мы и планировали, будет исполняться путем лазерной резки оргстекла. Но, при отсутствии тонкого оргстекла, можно заменить его на любой прозрачный материал (ПЭТ, ПВХ, прозрачный полистирол). С лазерной резкой закончили.

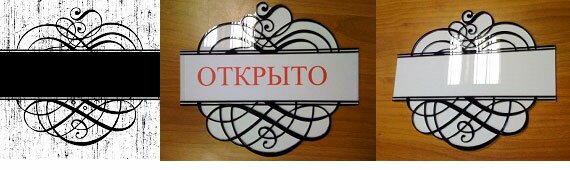

Теперь у нас есть все необходимое для сборки ажурной рамки. Монтируем кружевные детали на основание из полистирола, вставляем прозрачное окно и наслаждаемся результатом.

изделие из оргстекла на заказ
